β-SiC(立方SiC)的特性
β-SiC(立方SiC)具有優良的物理化學性能,具有高強度、高硬度、高熱導率、高燒結活性、高半導體特性和低熱膨脹系數。其硬度與金剛石接近,俗稱金剛砂;對樣品進行拋光,拋光性能遠超白剛玉和α-SiC(黑碳化硅和綠碳化硅),樣品表面粗糙度良好;β-SiC由于晶粒中電子空穴缺陷較多、其禁帶寬度小于α-SiC,因此導電性比α-SiC的高幾倍;β-SiC具有優良的熱導率和低熱膨脹系數,使得其在加熱和冷卻過程中受到的熱應力很小。

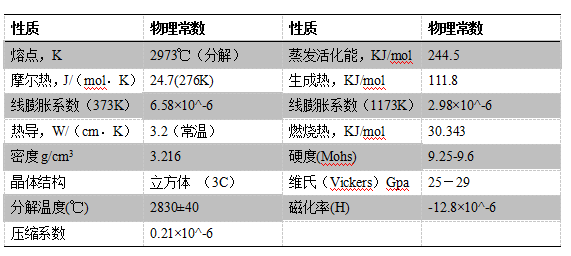

β-SiC的基本性質表
對SiC多形體的量子計算指出,β-SiC(3C)屬于面心立方結構,是低溫型穩定相,在1600℃左右即可發生β-SiC向α-SiC的相變;低溫下,β-SiC是一種亞穩定相,穩定相應該是2Hα-SiC,之所以β-SiC(3C)在低溫下穩定存在,主要是雜質的作用。在密度方面,β-SiC比大多數合金小一半,為鋼的40%,與鋁大致相同。
β-SiC(立方SiC)制備的方法有多種:激光法、等離子法和固相合成法。激光法、等離子法工藝主要合成納米及亞微米粉體,且由于合成時間短,無法做到顆粒的真正致密,且顆粒純度相對不高;固相合成法工藝方式較多,但都具有一定技術難度,就國際行業調查來看,真正做到高結晶、高純度、批量化的全球范圍內只有少數企業做到,并已進入市場多年,其他廠家大多停留在理論或實驗階段,產品大多存在β相含量不高、產品雜質多、難以批量生產等多項缺點。
